Description

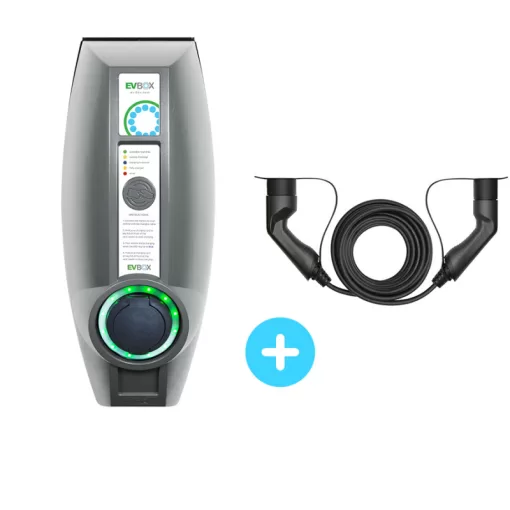

Borne BusinessLine 4ième génération 22kW – B3321-E1802 – idéale pour un parc de bornes connectées
Le contenu du pack : 1x B3322-E1802 + 1x Covers MAKROLON RAL 7043 inclus + 1x Entretoise murale B-Line
La borne de recharge EVBOX BusinessLine simple – 22kW – Wifi – RFID – 4G- B3321-E1802 possède un connecteur T2S avec obturateur pour vous assurer une recharge sécurisée de votre voiture électrique en mode 3 (IEC61851).
Cette borne possède un compteur électrique certifié MID, un lecteur de carte RFID, un modem UMTS et une carte SIM 3G / 4G. Elle se connecte et se gère grâce à une connexion Bluetooth et Wifi via l’application et logiciel EVBOX CONNECT et HEY EVBOX.
Elle est en outre totalement paramétrée et livrée clé en main. Il faut simplement l’alimenter électriquement et créer son compte sur l’appli EVBOX CONNECT et HEY EVbox pour gérer les différents paramètres de la borne.
Cette borne conviendra idéalement à une entreprise, un hôtel, un gîte ou un centre de loisir souhaitant installer et gérer sur son parking entre 1 et 20 bornes.
La puissance de charge est réglable entre 1,4 et 22kW.
Elle trouvera sa place sur un parking d’entreprise intérieur ou extérieur, en fixation murale ou sur pied. Elle a été conçue pour être placée sur des parkings accueillants de nombreux visiteurs. Elle sera accessible à tous les visiteurs disposant d’une carte RFID d’un des principaux fournisseurs de service de mobilité (Newmotion, EVbox,…)
Elle est fiable, robuste (IK08), elle résiste à la pluie (IP55) et a la réputation de ne jamais casser ni tomber en panne. La ville d’Amsterdam en a fait installer plus de 4000 en 2017, et l’aéroport de Schipol 200 en 2019, avec succès.
Compatible avec tous les modèles de voitures électrique ou hybrides rechargeables, la borne de recharge pour entreprise charge votre véhicule en toute sécurité et vous offre l’assurance de prendre la route chaque matin avec une batterie pleine. Elle a aussi la certification ZE Ready.
Bénéficiez du confort inégalable qu’offre une borne de recharge électrique à domicile ou au bureau, pour vos employés ou vos visiteurs, grâce à une recharge 10x plus rapide qu’avec une prise classique, avec Carplug, n°1 des solutions de recharge pour voitures électriques pour particuliers et professionnels.
Une borne connectée en 3G / 4G pour gérer votre parc de bornes
L’accès de la borne est configurable grâce aux logiciels en ligne et Applications Hey EVBOX et EVBOX CONNECT. Lorsque vous recevez votre borne, il vous suffit de suivre les instructions du livret, de créer votre compte en ligne, puis d’indiquer le numéro de série des bornes que vous enregistrez. Vous aurez ensuite accès au logiciel de gestion de votre borne très facilement. La carte SIM est déjà incluse dans la borne. Grâce au logiciel de gestion ,vous pourrez réaliser les actions suivantes:
- Modifier l’ampérage de charge de chaque connecteur, entre 1 et 32A
- Rendre votre borne accessible tout le temps, sans carte nécessaire
- Rendre votre borne accessible uniquement à des utilisateurs dont la carte RFID a été au préalable enregistrée. Il faudra simplement encoder dans le logiciel les cartes de ces utilisateurs. 3 cartes RFID sont fournies avec la borne.
- Rendre votre borne publique sur la carte EVBOX, et ainsi la rendre accessible à tout le monde en autorisant les cartes d’e-mobilité compatibles Evbox: New motion, BlueCorner,…. Vous pourrez fixer votre tarif de revente d’électricité, et recevoir automatiquement les recettes sur votre compte ainsi qu’un relevé mensuel
- Rendre visible vos bornes sur toutes les cartes et applications en partenariat avec EVbox
- Exporter les sessions sur excel des utilisateurs et des bornes
- Ajuster la luminosité de l’anneau LED lumineux
- Suivre vos consommations d’énergie
- Gérer vos abonnements de cartes EVbox: vous pouvez choisir de rendre vos cartes EVbox actives pour vos bornes, mais aussi pour toutes les bornes publiques compatibles (plus de 100000 bornes compatibles en Europe)
- Gérer votre abonnement EVbox: pour pouvoir gérer vos tarifs de revente, vous devrez souscrire à un abonnement via le logiciel
- Gérer le compte bancaire de réception des recettes de vente d’électricité. EVbox reverse et autofacture automatiquement chaque mois vos recettes de revente d’électricité
- Répartition intelligente et dynamique de la charge: le hub va répartir la charge jusqu’à 19 bornes satellites différentes
Borne Hub et satellite
Il est indispensable de prendre au moins une borne Hub pour gérer votre réseau de bornes.
La borne Hub est équipée d’un modem et peut gérer jusqu’à 19 bornes satellites.
- Borne Hub: réf. B3321-1802
- Borne Satellite: réf. B3321-5802
Logiciels et Applications EVBOX: EVBOX CONNECT et HEY EVBOX
Les logiciels et applications d’EVbox, EVBOX CONNECT et HEY EVBOX sur le Cloud vous permettront de tout gérer: l’ampérage de chaque borne, la planification des heures de recharge (pour recharger en heure creuse), le suivi des consommations, l’autorisation des utilisateurs, votre réseau de borne, et votre facturation.
Recharge
Gain jusqu’à 100 km (si charge à 22 kW) d’autonomie par heure de recharge par connecteur. Vous pourrez ajuster l’ampérage de la charge d’un connecteur à tout moment via le logiciel ou l’application EVbox Connect et Hey Evbox.
Caractéristiques techniques
- Connecteur: T2S (type 2 avec obturateur)
- Connexion: monophasé ou triphasé au choix
- Lecteur RFID – activable ou non au choix
- Ampérage de charge réglable
- Accès au choix: Plug & charge, par carte RFID interne, par carte RFID compatibles (Newmotion, Bluecorner,…)
- Configuration de la borne grâce aux logiciel en ligne EVbox
- Compteur électrique MID
- Modem UMTS & carte SIM 3G & 4G, GPS, Wifi & Bluetooth
- Protocole de communication: OCPP 1.6 JSON
- Communication entre les bornes: RS485
- Détecteur de courant continu résiduel
- Disjoncteur différentiel avec protection contre les surintensités (RCBO)
- Alimentation nécessaire: câble rigide 3G 10mm² (en monophasé) ou 5G 10mm² (en triphasé)
- Résiste à la pluie – IP55
- Coque en polycarbonate robuste: résiste aux chocs et au feu – IK08
- Dimensions: H600 x L 255 x P205 mm
- Poids: 10 kg
- Répartition de charge: Dynamic Load balacing
- Certifiée ZE Ready
- Couleur: gris anthracite (RAL7016)
Interface d’utilisation
- Gestion de la borne grâces aux applications ou web-applications : EVbox Connect, Hey Evbox
- Accès à définir via le logiciel:
- Plug & Charge: la charge démarre automatiquement dès qu’un véhicule se connecte
- Par carte RFID interne: toutes les cartes encodées dans le logiciel pourront activer la borne
- Par carte RFID externe: toutes les cartes compatibles du marché (ex: Newmotion) pourront activer la charge
- Bandeau LED 6 couleurs indiquant l’état de charge
- Vert: fonctionnel, connecteur libre
- Mauve: en connexion bluetooth
- Jaune clignotant: communication en cours avec le véhicule
- Bleu: Charge en cours
- Jaune: Charge terminée
- Rouge: Erreur
Options
Protections électriques
Les protections électriques suivantes sont obligatoires, et sont à installer sur une ligne dédiée pour chaque connecteur (une ligne dédiée par connecteur), avec section de câble de 10mm². Elles ont été validées par des électriciens et experts IRVE, et respectent la règlementation française en vigueur.
Protections à installer pour une connexion en monophasé:
- Interrupteur différentiel 40A – Type A Hi – 1P+N – 30mA (ex: HAGER BDH240F)- non inclus
- Disjoncteur 40A Courbe C (ex: HAGER MJT740) – non inclus
Protections à installer pour une connexion en triphasé:
- Interrupteur différentiel 40A – Type A Hi – 3P+N – 30mA – (ex: HAGER BDH440F) – non inclus . Un différentiel de type A répond aux normes puisqu’un détecteur de courant de fuite est déjà intégré dans la borne.
- Disjoncteur 40A – 3P+N – Courbe D – PdC 10kA (ex: HAGER NGT840) – non inclus
Assistance EVBOX France
En cas de problème:
- Vérifier que le câble et bien enfoncé dans la prise de la borne et dans celle du véhicule
- Vérifier que le câble n’a pas de défaut et fonctionne sur d’autres borne
- Redémarrer la borne via le disjoncteur
- Sinon, contacter le SAV Evbox: +33 1 41 44 70 47 ou via le formulaire de contact ici
Retour à la Page d’accueil
{‘Fabricant’: ‘EVBOX’, ‘Référence’: ‘EVBOX-B3321-E1802 et EVBOX-B3321-E5802’, ‘Compatibilité véhicules’: ‘Compatible avec toutes les voitures électriques’, ‘Compatibilité 1 PHASE 16A’: ‘Compatible avec toutes les voitures électriques et hybrides rechargeables de type 1 et 2 monophasées 16A:BMW I3 60Ah, Citroën C-Zero, Citroën E-Mehari, Citroën Berlingo, Citoën e-Jumpy, Mitsubishi i-MiEV, Peugeot Ion, Peugeot Partner Tepee, Peugeot e-Partner,Renault Twizy, Skoda Citigo e iV, Volkswagen e-Up, Bolloré Bluesummer’, ‘Compatibilité 1 PHASE 32A’: ‘Compatible avec toutes les voitures électriques et hybrides rechargeables de type 1 et 2 monophasées 32A: Audi R8 e-tron, BMW iX3, Citoën ë-C4, Fiat 500e, Hyundai Ioniq, Hyundai Kona, Honda-e, Jaguar I-Pace, KIA Soul , KIA eNiro, Lexus UX 300e, Mazda MX-30, Mercedes e-Vito, Nissan Leaf 2018, Nissan E-NV200, Opel Mokka-e, Peugeot e-2008, Renault Master Z.E, Renault Kangoo Z.E, Renault Megane E-Tech, Smart ForFour EQ, Skoda Citigo e iV, Tesla Model 3 (2021), Volkswagen e-Golf, Volkswagen I.D 3’, ‘Compatibilité 3 PHASES 16A’: ‘Compatible avec toutes les voitures électriques et hybrides rechargeables de type 1 et 2 triphasées 16A: BMW I3 94Ah, BMW I3 120Ah, Citroën ë-C4, Citroën C-Zero, Citroën E-Mehari, DS DS3 Crossback e-Tense, Fiat 500e, Ford Mustang Mach-E, Hyundai Ioniq 5, Hyundai Ioniq 6, Kia EV 6, Mercedes EQA, Mercedes EQB, Mercedes EQC, Mercedes EQS, Mini Cooper SE, Opel Corsa-e, Skoda Enyaq, Polestar 2, Tesla Model 3, Tesla Model Y, Tesla Cybertruck, Volkswagen ID.3, Volkswagen ID.4, Volvo XC40’, ‘Compatibilité 3 PHASES 32A’: ‘Compatible avec toutes les voitures électriques et hybrides rechargeables de type 1 et 2 monophasées 32A: Audi e-tron sportback, Audi e-tron, Mercedes Classe B Elec. Drive, Porsche Taycan, Peugeot e-2008, Peugeot e-208, Renault Zoe, Renault Zoé « Nouvelle », Renault Twingo E-Tech, Renault Megane E-Tech, Smart ForTwo EQ, Smart ForFour EQ, Tesla Model S, Tesla Model X’, ‘Dimensions’: ‘H600 x L 255 x P205 mm’, ‘Poids’: ’10 Kg’, ‘Matériau’: ‘Polycarbonate’, ‘Prise de charge’: ‘Type 2S’, ‘Connecteurs’: ‘1’, ‘Câble attaché’: ‘Non’, ‘Obturateur’: ‘Oui’, ‘Puissance de charge’: ‘7,4 kW, 22 kW, 2,3 à 22 kW – réglable’, ‘Tension’: ‘230V à 400V – réglable’, ‘Courant de charge’: ‘Configurable entre 6A et 32A (incrément de 1A)’, ‘Mode de chargement’: ‘Mode 3’, ‘Détection courant de fuite’: ‘Oui – 6mA’, ‘Disjoncteur intégré’: ‘Disjoncteur intégré 40A’, « Compteur d’énergie »: ‘Compteur en KWh intégré’, ‘Indicateur’: ‘Anneau LED’, ‘Module de communication’: ‘Bluetooth et Wifi – Gestion via App Hey EVBox, 3G’, ‘Protocole de communication’: ‘OCCP’, « Protection d’accès »: ‘Libre, Payant, Carte RFID’, ‘Etanchéité’: ‘IP55 – résiste à la pluie’, ‘Résistance aux chocs’: ‘IK08 – très bonne résistance aux impacts’, ‘Température de fonctionnement’: ‘De -25°C à +50°C, humidité max 95%’, ‘Montage’: ‘Montage mural (kit fourni) ou sur coude (kit non fourni) ou sur poteau vissé ou scellé (kit non fourni)’, ‘Installation’: ‘Sur coude, Murale, Sur pied’, ‘Câblage’: ’10 mm² – conformément à la réglementation et aux normes en vigueur’, ‘Normes et directives’: ‘Directives et certifications: CE, 2004/108/EG, 2006/95/EG, 1999/5/EC R&TTE, 2011/65/EU | Normes: EN 61851-1, EN 61851-22, EN 62196-1, EN 62196-2, EN 61439-1, E DIN EN 61439-7, EN 61000-6-1, EN 61000-6-3, EN 50581:2012 (RoHS-RL) RFID: EN 301 489-1, EN 301’, ‘ZE ready’: ‘Oui’, ‘Garantie’: ‘2 ans’, ‘Contenu du pack’: « 1 borne de recharge + 1 notice d’utilisation », ‘Programme Advenir’: ‘borne compatible avec le programme Advenir’}
