Les protections électriques suivantes sont obligatoires, et sont à installer sur une ligne dédiée. Elles ont été validées par des électriciens et experts IRVE, et respectent la règlementation française en vigueur.

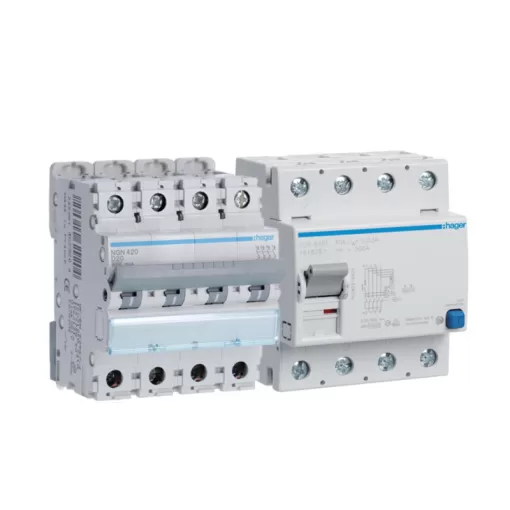

Protections à installer si connexion en triphasé:

•  HAGER CDB640F – Interrupteur différentiel 40A – Type B – 4P – 30mA
•  HAGER NGN440 – Disjoncteur 20A – 4P – Courbe D – PdC 10kA

Interrupteur différentiel HAGER 40A triphasé type B

L’interrupteur différentiel HAGER CDB640F – Type B – 3P+N – 40A – 30mA est indispensable pour toute installation de borne.

Il va comparer le courant d’entrée avec celui de sortie, et couper le circuit si la différence est supérieure à 30mA. Cette fonction protège les personnes contre les chocs électriques.

Il a été sélectionné par une équipe d’électriciens spécialisés afin d’être compatible avec toutes les bornes monophasées de notre site.

Compatibilité

Cet interrupteur différentiel CDB640F est compatible avec toutes les bornes triphasées du marché qui ont un courant de charge situé entre 1 et 32A, même celles qui ne sont pas équipées d’un détecteur de courant de fuite continu CC.

Si votre borne est déjà équipée d’un détecteur de courant de fuite continu CC, alors un différentiel triphasé de type A (ex: HAGER BDH440F), moins coûteux est suffisant.

Caractéristiques principales

• Type: B
• Pôles: 4P
• Courant assigné: 40A max
• Courant différentiel assigné: 30mA

Disjoncteur triphasé HAGER Courbe D

Le Disjoncteur magnéto thermique HAGER NGN440 – 4P – 40A – Courbe D est indispensable pour toute installation de borne. Il a été sélectionné par une équipe d’électriciens spécialisés et va protéger l’installation contre les surtensions et les courts-circuits.

Sa courbe D est adaptée aux appareils à hautes intensités tels quel les bornes de recharge. Son pouvoir de coupure élevé, et sa fermeture de coupure rapide sont une garantie en terme de sécurité, de fiabilité et de longue durée de vie.

Compatibilité

Ce disjoncteur conviendra pour une borne réglée à 32A.

Il doit être couplé à un interrupteur différentiel (il est compatible avec le CDB640F).

Installation

Il doit être installé dans le tableau électrique, sur l’interrupteur différentiel dédié à la borne de recharge. La borne doit avoir sa propre ligne dédiée, avec son propre disjoncteur et son propre interrupteur différentiel.

Ce disjoncteur est compatible avec le CDB640F.

Caractéristiques principales

• Nombre de pôles: 4P (quatre pôles surveillés, quatre pôles coupés)
• Alimentation: 400V
• Courant de coupure: 20A
• Pouvoir de coupure: 10kA
• Courbe: D
