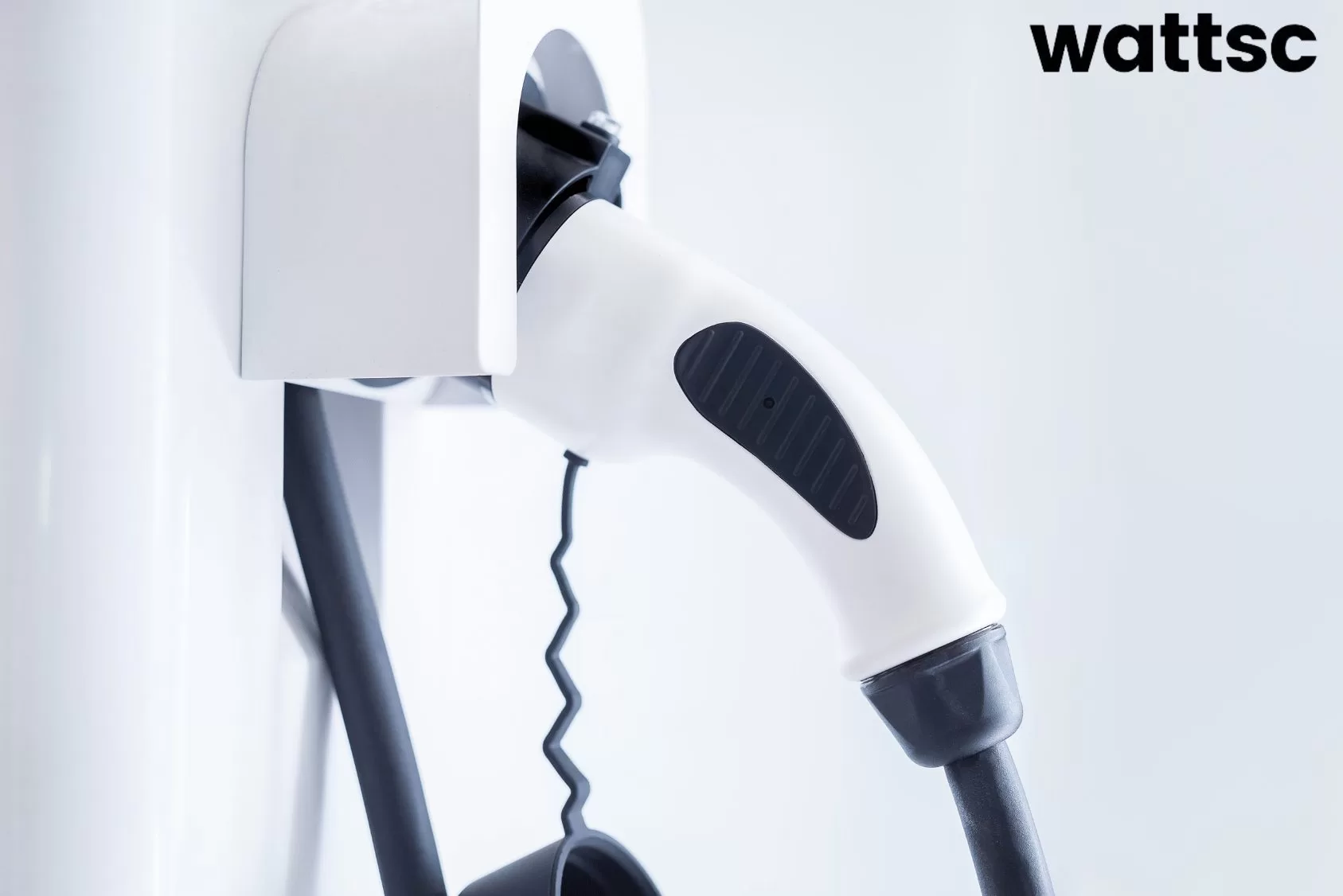

Les différents types de prises pour voitures électriques

Les différents types de prises sont liés en fonction du type de courant de charge :

  • Deux prises pour véhicules électriques adaptées à la charge en courant alternatif (AC)
  • Deux prises pour véhicules électriques adaptées à la charge en courant continu (DC)

Cependant, une grande partie des prises pour les véhicules électriques sont adaptées à la charge en courant alternatif (AC)

Il existe plusieurs types de prises et différents modes de recharge.
Prise domestique Type E/F

La recharge d’un véhicule électrique sur une prise domestique est déconseillée, car celle-ci présente plusieurs désavantages tels que :

  • Risque de surchauffe.
  • Recharge lente.

Les véhicules doivent rester connectés au réseau électrique pendant de longues périodes afin de récupérer l’énergie nécessaire. La puissance de charge de ces prises est de seulement 2,2 kW.
Il est donc conseillé d’utiliser une prise renforcée pour la charge de voiture électrique.
La puissance fournie par ce type de prise de 3,2 kW permette une charge un peu plus rapide que les prises standards.
Cependant, il faut utiliser un câble de charge adapté à la prise qui n’est généralement pas fournie par le concessionnaire lors de l’achat du véhicule.

Prise de Type 1

Ce type de prise est principalement utilisé sur les véhicules asiatiques et américains.
C’est une prise monophasée avec une puissance allant de 3 à 7 kW. Les bornes et les véhicules équipés d’une prise type 1 de connecteur sont rares en Europe.
Ayant une charge relativement élevée, ces prises présentent certains inconvénients.

  • Un fonctionnement uniquement en monophasé.
  • Ne permet pas l’intégration de systèmes de verrouillage automatiques intégrés.
Prise de Type 2/Type 2S
Type 2S – côté borne

Standardisée en Europe, elle a l’avantage de fonctionner en monophasé et triphasé et d’intégrer un système de verrouillage automatique. En France, la réglementation impose d’équiper d’une prise type 2 avec obturateur (Shutter) sur les bornes d’une puissance supérieure à 3,7 kW.
Cet obturateur donne son nom à ce type de prise : Type 2S

Type 2 – côté véhicule

Ces prises aident à assurer la sécurité en éliminant le risque de choc électrique car il faut que la communication soit ouverte entre la borne et le véhicule, pour que la borne alimente la prise.
Les câbles type2 – type2 existent en plusieurs longueurs et plusieurs puissances.
Prises adaptées à la charge en courant continu (DC)

Prise CHAdeMO

Standardisé à l’international pour la charge rapide en courant continu (DC). A partir de 2018, CHAdeMO 2.0 peut délivrer jusqu’à 400 kW de courant continu. Cependant, la prise CHAdeMO est voué à disparaître en Europe remplacé par les prises Combo CCS.

Prise Combo CCS (Combined Charging System)

Câble toujours attaché du côté de la borne. La prise CCS est une amélioration de la prise de type 2. Cette prise permet à la fois la charge AC et DC avec une capacité de charge actuelle allant jusqu’à 350 kW. Cette prise a été désignée comme le standard européen pour la charge en courant continu.
