Dans notre série de tutoriels « Comprendre la charge », nous abordons de manière simple les différents aspects liés à la charge de votre véhicule électrique ou hybride rechargeable.

Dans ce tutoriel, nous traitons des différents types de prises et connecteurs utilisés dans le monde de l’électromobilité. D’une manière générale, nous traitons les sujets en partant du cas le plus courament rencontré, vers le cas le plus exotique.

Les mêmes prises sur toutes les bornes venus d’Europe

Si vous roulez en éléctrique utilisant une voiture venu d’Europe, vous pouvez être certain que tous les équipements de charge répondent au même standard. En effet, les bornes que vous trouverez un peu partout sont des versions de mode 3 qui sont toutes dotées d’une prise type 2. Il s’agissait pour l’Union européenne de mettre à la disposition des électromobilistes, un système qui répond à tous les besoins de recharge. Cela permet ainsi de bénéficier d’une puissance de 3 à 43 kW aussi bien en ville qu’à domicile via une wallbox.

Borne de recharge de mode 3 avec prise type 2 sécurisée

Dans certains pays comme la France, les prises installées sur les bornes sont généralement de type 2S. Elles sont appelées ainsi parce qu’elles sont équipées d’un obturateur qui empêche que les doigts de l’utilisateur touchent accidentellement les contacteurs de la borne de recharge. Et au cas où vous vous posez la question, sachez que le « S » de type 2S, est justement mis pour « shutter ».



CÔTÉ VOITURE

Commençons par la partie la plus simple…

LE TYPE 1

C’est un connecteur un peu plus ancien que le type 2, mais très largement utilisé. D’origine américaine, il ne propose que le mode de charge monophasé. Le véhicule est équipé d’un connecteur Type 1 Mâle, tandis que le câble adapté est équipé d’un conecteur Type 1 Femelle.

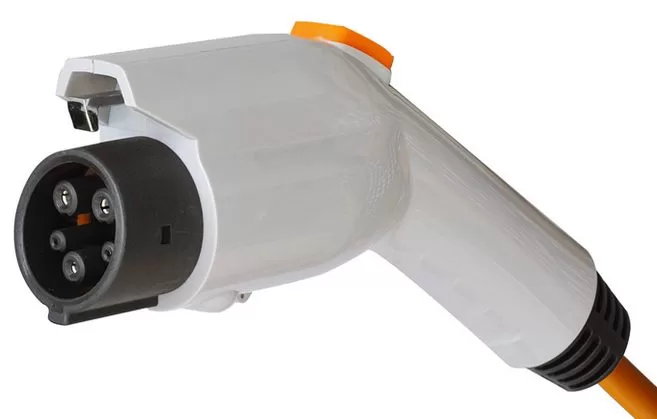

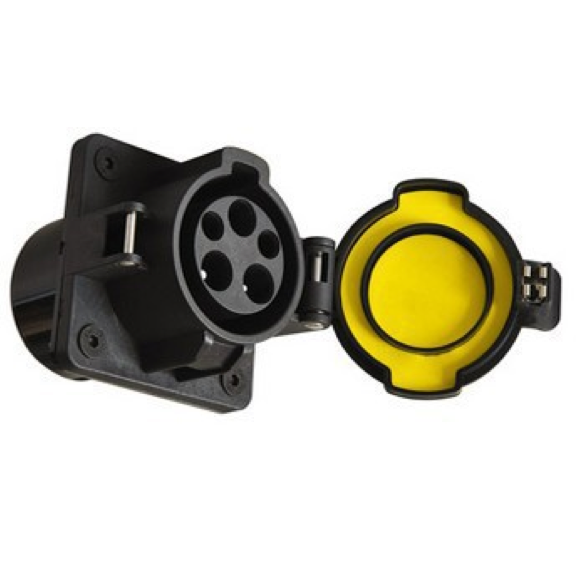

Sur la gauche un connecteur Type 1 mâle installé sur le véhicule. Sur la droite un connecteur Type 1 femelle qui équipe l’extremité du câble de recharge.

A NOTER : Le connecteur Type 1 existe uniquement côté voiture. Il n’existe pas de borne de recharge équipée de connecteur Type 1.

LE TYPE 2

C’est un connecteur récent et d’origine européenne. Il existe en mode monophasé et en mode triphasé. Le véhicule est équipé d’un connecteur Type 2 mâle, tandis que le câble adapté est équipé d’un conecteur Type 2 femelle.

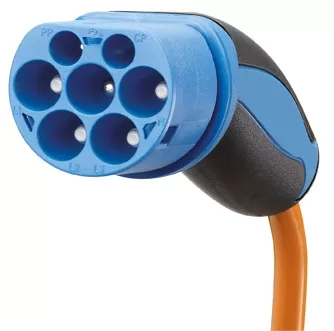

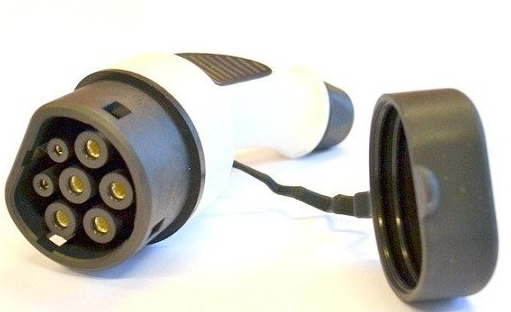

Sur la gauche, un connecteur Type 2 mâle installé sur le véhicule. Sur la droite, un connecteur Type 2 femelle qui équipe l’extremité du câble de recharge.

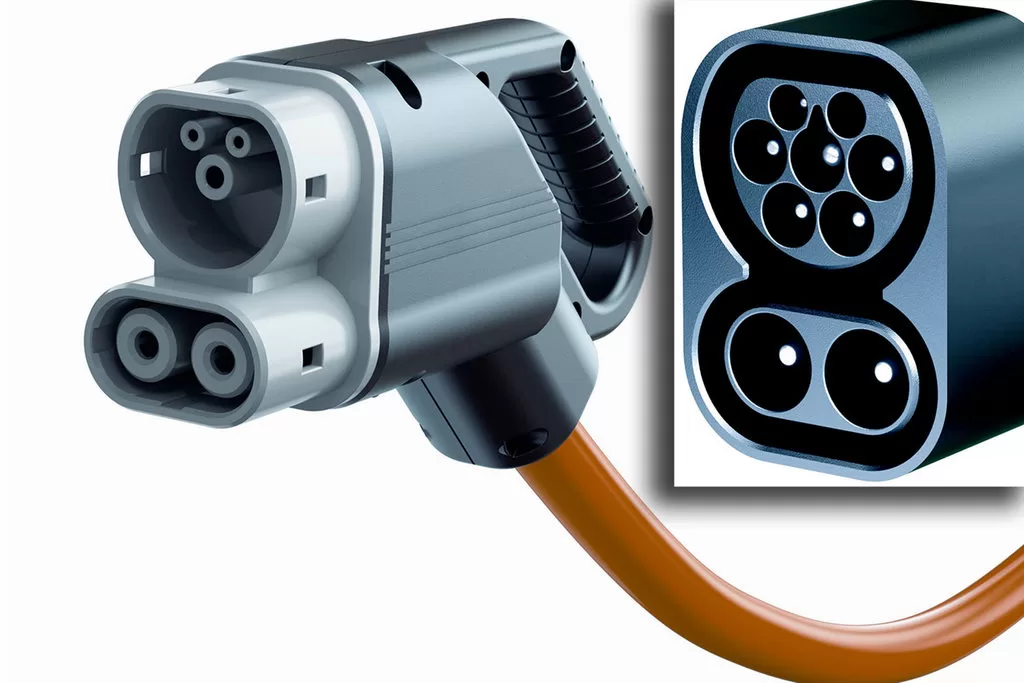

LE CCS (Combined Charging System) OU CONNECTEUR COMBO

Ce connecteur est censé représenter l’avenir de la recharge en Europe. La partie haute du connecteur est un simple connecteur Type 2. 100% compatibles avec les connecteurs Type 2 actuels, il assure la rétrocompatibilité avec le matériel existant. Le connecteur est complété par 2 broches supplémentaires en dessous. Le connecteur Combo serait capable d’assurer une charge sous 170kW, là ou les meilleurs connecteurs actuels dépassent rarement 22kW. Le véhicule est équipé d’un connecteur Type 2 mâle, tandis que le câble adapté est équipé d’un conecteur Type 2 femelle. Il n’existe pas de câble de recharge Combo. Celui-ci est obligatoirement verrouillé sur la borne.

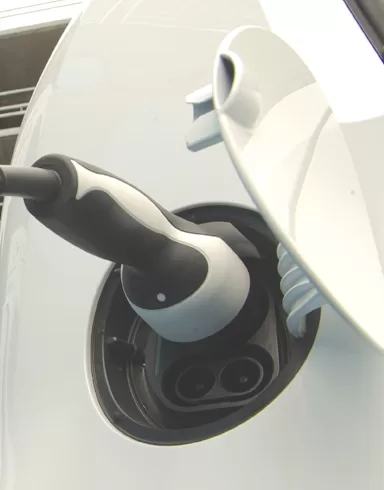

Sur la gauche, un connecteur Type 2 femelle qui équipe l’extremité du câble de recharge. Au milieu, un connecteur Type 2 mâle installé sur le véhicule. Sur la droite un connecteur Type 2 connecté à une prise Combo.

LE CONNECTEUR CHADEMO, UN CAS UN PEU A PART…

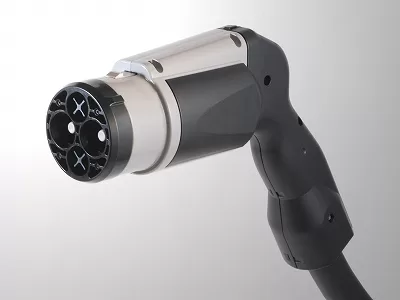

Il s’agit d’un connecteur issu d’un consortium de constructeurs japonais. Ce connecteur présente quelques avantages, notamment la vitesse de charge qu’il permet. Il est inutile d’essayer de trouver des câbles de recharge, ceux-ci sont toujours attachés à la borne. Le connecteur Chademo co-existe avec un connecteur Type 1 sur la Nissan Leaf par exemple.

ET CÔTÉ BORNE DE RECHARGE?

Côté borne de recharge, les choses se compliquent un peu…

LA CHARGE SUR VOIE PUBLIQUE EN EUROPE

Les pays d’Europe ont adopté depuis plusieurs années les connecteurs Type 2 femelle pour leurs bornes de recharge. Pour pouvoir connecter et recharger votre véhicule sur ce type de borne de recharge, il vous est nécessaire de posséder un câble doté d’un connecteur Type 2 mâle.

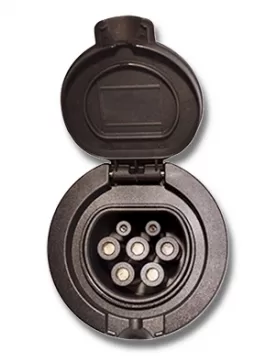

Sur la gauche, un connecteur Type 2 femelle que l’on retrouve sur les bornes de recharge. Sur la droite, un connecteur Type 2 mâle que l’on retrouve à l’extermité du câble de recharge.

Prises importées de la France

En Europe, toutes les bornes de recharge installées depuis le 1er janvier 2014 sont équipées de connecteurs Type 2, comme celui présenté au chapitre précédent. Mais, jusqu’à cette date, les bornes installées en France étaient majoritairement équipées de connecteur Type 3. Bien que ces connecteurs ne soient (théoriquement) plus installés aujourd’hui, le parc historique français est toujours équipé de ce type de connecteur.



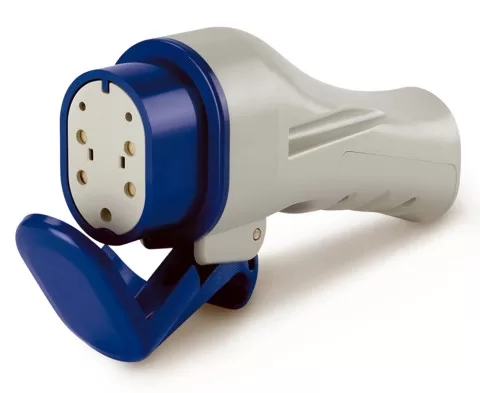

Sur la gauche, un connecteur Type 2 femelle, que l’on retrouve sur les bornes de recharge. Sur la droite un connecteur Type 3 mâle que l’on retrouve à l’extrémité du câble de recharge. Ce connecteur est évidement voué à s’éteindre avec le temps, mais il est pour le moment bien présent.

LES CÂBLES EXISTANT

Il n’existe donc que 4 types de câbles que nous avons répertorié pour vous

Notez encore une fois que les connecteurs Chademo et Combo (CCS) ne sont pas dans la liste, car le câble est indissociable de la borne.
